万向轮尺寸对照表及选型应用指南

万向轮作为实现设备360°灵活转向的核心部件，其尺寸规格直接影响设备的承载能力、通过性及操作便捷性。随着工业制造、物流运输及民用领域的多元化发展，万向轮的尺寸体系已形成标准化分类，覆盖从轻载家居设备到超载重工业装备的全场景需求。本文将从尺寸分类、承载能力、应用场景及选型要点四个维度，系统梳理万向轮的核心参数与行业应用规律，并附详细尺寸对照表。

一、万向轮尺寸的标准化分类体系

万向轮的尺寸规格以直径为核心参数，辅以轮宽、安装高度等辅助参数，形成标准化体系。根据国际标准与行业实践，万向轮的典型尺寸分类如下：

1.1 轻载小型万向轮（1-2.5寸）

轻载万向轮直径集中在25-65mm区间，适用于低频次、低负载场景：

• 1寸万向轮：直径25mm，轮宽约13mm，载重10-20kg，常见于小型仪器仪表、移动式工具箱。

• 1.2寸万向轮：直径32mm，轮宽约13mm，载重15-35kg，应用于办公座椅、小型医疗设备。

• 1.5寸万向轮：直径38mm，轮宽约17mm，载重20-40kg，适用于家用电器、小型仓储货架。

• 2寸万向轮：直径50mm，轮宽约18mm，载重30-60kg，常用于实验室设备、轻型手推车。

• 2.5寸万向轮：直径65mm，轮宽约27mm，载重40-80kg，适用于中型货架、餐饮服务车。

此类万向轮以轻量化、低成本为核心优势，但受限于尺寸，其通过性及承重能力较弱，仅适合平坦地面环境。

1.2 中载中型万向轮（3-5寸）

中型万向轮直径覆盖75-125mm区间，是物流设备与工业装备的主流选择：

• 3寸万向轮：

• 直径75mm，轮宽约27mm，载重50-100kg，适用于小型仓储货架、手推车。

• 直径75mm，轮宽约32mm，载重100-150kg，常见于中型物流台车、超市购物车。

• 4寸万向轮：

• 直径100mm，轮宽约45-50mm，载重280-420kg，应用于中型设备搬运车、工业工具车。

• 5寸万向轮：

• 直径125mm，轮宽约45-50mm，载重350-525kg，适用于大型货架、重型设备。

中型万向轮在承重与通过性之间取得平衡，可适应轻度坡道、缝隙地面等复杂环境，是制造业与物流行业的核心规格。

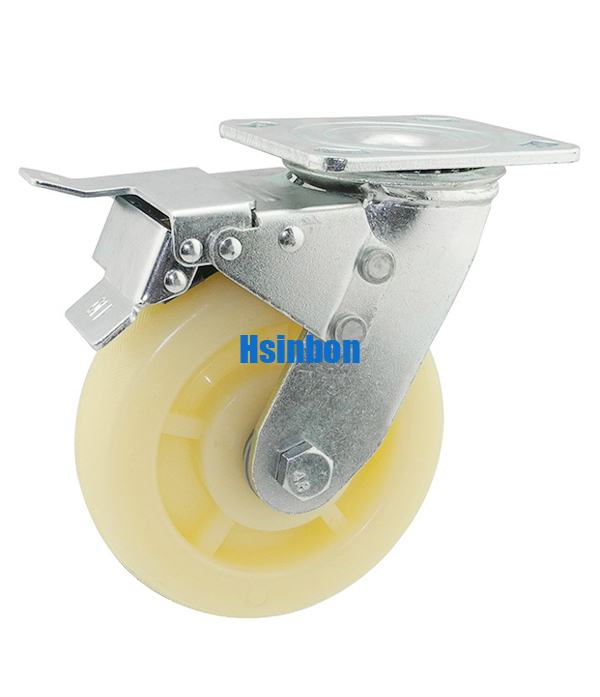

1.3 重载大型万向轮（6-8寸）

大型万向轮直径范围为150-200mm，专为重型设备与恶劣工况设计：

• 6寸万向轮：

• 直径150mm，轮宽约45-50mm，载重410-615kg，适用于重型设备搬运车、集装箱拖车。

• 8寸万向轮：

• 直径200mm，轮宽约45-50mm，载重420-630kg，应用于大型仓储设备、工业机器人。

此类万向轮通过增大直径与轮宽，显著提升通过性与承重能力，可适应碎石、铁屑等恶劣地面，是工程机械与特种运输的核心部件。

1.4 超载重万向轮（10寸及以上）

超载重万向轮直径突破250mm，专为万吨级设备设计：

• 10寸万向轮：直径250mm，轮宽约64-100mm，载重1000-6000kg，常见于集装箱、大型机床。

• 12寸万向轮：直径300mm，轮宽约70-120mm，载重1200-10000kg，应用于港口起重机、核电设备。

超载重万向轮采用高强度合金材料与特殊轴承结构，可承受极端负载，是航空航天、能源装备等领域的战略部件。

二、万向轮尺寸对照表

三、尺寸与承载能力的非线性关系

万向轮的承载能力并非随直径线性增长，而是受材料强度、结构设计及安装方式共同影响：

• 轻载万向轮：通过高弹性TPE/TPR材料与薄壁结构实现轻量化，但长期过载易导致轮体变形。

• 中型万向轮：采用双排钢珠轴承与PA66增强尼龙轮毂，承重能力提升3-5倍，适用于高频次移动场景。

• 重载万向轮：引入双球轴承、铜套润滑系统及高碳钢支架，载重能力突破吨级，但需定期维护轴承。

• 超载重万向轮：采用全金属轮毂、双列圆锥滚子轴承及液压缓冲结构，可承受万吨级负载，但成本较普通万向轮高10倍以上。

四、行业应用场景与选型策略

4.1 物流与仓储

• 轻载场景：1.5-2.5寸万向轮搭配TPE材质，适用于快递分拣车、小型货架，兼顾成本与静音需求。

• 中载场景：3-4寸万向轮采用PU包胶轮，提升耐磨性与抗冲击性，常见于电动搬运车、立体仓库穿梭车。

• 重载场景：6-8寸万向轮配备刹车系统与防缠绕设计，适用于重型AGV、自动化立体库堆垛机。

4.2 医疗与家具

• 医疗设备：2-3寸万向轮采用医疗级TPE材质，满足无痕、静音、抗菌要求，应用于手术床、移动护理站。

• 高端家具：3-4寸万向轮搭配电镀支架与PU轮，兼顾美观与承重，常见于沙发、床体移动系统。

4.3 工业与工程

• 设备搬运：4-6寸万向轮采用高强度尼龙轮毂与双球轴承，适用于数控机床、注塑机等重型设备。

• 特种运输：8-10寸万向轮配备实心橡胶轮与液压缓冲装置，应用于矿山机械、港口集装箱拖车。

• 极端工况：12寸及以上万向轮采用全金属结构与润滑系统，满足核电设备、航空航天装备的移动需求。

五、选型核心要素与避坑指南

5.1 选型四大核心要素

1. 负载匹配：设备总重需控制在万向轮额定载重的70%以内，避免长期过载。

2. 地面适配：

• 平坦地面：优先选择TPE/PU轮，降低噪音与能耗。

• 粗糙地面：采用尼龙轮或实心橡胶轮，提升耐磨性与抗冲击性。

3. 转向需求：

• 360°转向：选用万向轮，并确保转向轴承间隙符合标准。

• 直线行驶：采用定向轮，减少能耗与磨损。

4. 环境兼容：

• 潮湿环境：选用不锈钢支架与防锈轴承。

• 高温环境：采用高温橡胶轮（耐温150℃以上）。

5.2 行业避坑指南

• 轻载场景：避免使用金属轮毂，以防划伤地面。

• 重载场景：拒绝单排钢珠轴承，优先选择双球轴承或铜套结构。

• 超载场景：拒绝非标改造，必须采用厂家认证的超载重万向轮。

• 特殊环境：避免使用普通万向轮替代耐酸碱、防静电专用万向轮。

六、未来趋势：尺寸与功能的深度融合

随着智能制造与绿色物流的推进，万向轮尺寸规格将呈现以下趋势：

1. 模块化设计：通过标准接口实现不同尺寸万向轮的快速更换，提升设备通用性。

2. 智能化集成：在超载重万向轮中嵌入传感器，实时监测负载、温度与磨损状态。

3. 轻量化材料：采用碳纤维轮毂与陶瓷轴承，在保证承重的同时降低重量。

4. 环保升级：推广生物基TPE/TPR材料，减少石油基塑料的使用。

结语：尺寸是基础，场景是核心

万向轮尺寸的选择需以设备负载、地面环境、使用频率为核心依据，避免盲目追求大尺寸或低成本。轻载场景应优先选择小型万向轮以降低成本，重载场景则需通过增大直径与优化结构提升可靠性。未来，随着材料科学与智能技术的突破，万向轮尺寸规格将进一步向模块化、智能化方向发展，为工业制造与物流运输提供更高效、更环保的移动解决方案。
